Два операторских канала
Один пульт хранит настройки двух каналов. Физическая топология зависит от выбранного протокола ТРК.
Пульт управления каналами ТРК
MAXSAN
Под управлением встроенного ПО SARHAS: два канала ТРК, отпуск по сумме или объёму, контроль процесса и печать чека.
Назначение
Пульт MAXSAN для оператора АЗС.
Встроенное ПО SARHAS формирует команды дозы и цены, обрабатывает ответы колонок и показывает состояние каждого канала. Метрологические измерения выполняет сама ТРК.
Возможности
Всё необходимое оператору ТРК
- Два логических канала Для GasKitLink каналы работают через отдельные линии; для AZT 2.0 — как непрерывная пара адресов на общей RS-485.
- Доза по сумме или литрам Ввод цены и дозы с аппаратной клавиатуры 4×4, запуск и контроль отпуска.
- Операторский экран OLED 256×64 показывает выбранную ТРК, сумму, объём, цену и состояние транзакции.
- Чеки и обслуживание USB ESC/POS-принтер для чеков; флешка — для обновлений, журналов и диагностики.
Преимущества
Совместимость с ТРК
GasKitLink для Censtar и AZT 2.0 для ECOTEC/Topaz-совместимого оборудования.
Обновление и сервис
Загрузчик проверяет формат, версию и CRC пакета SARHAS.UPD; приложение поддерживает сервисный журнал и чековый принтер.
Поддерживаемые протоколы
Связь с Censtar, ECOTEC и Topaz
Для каждого типа ТРК используются подтверждённые параметры линии и собственный кодек команд, статусов и итоговых данных.
01

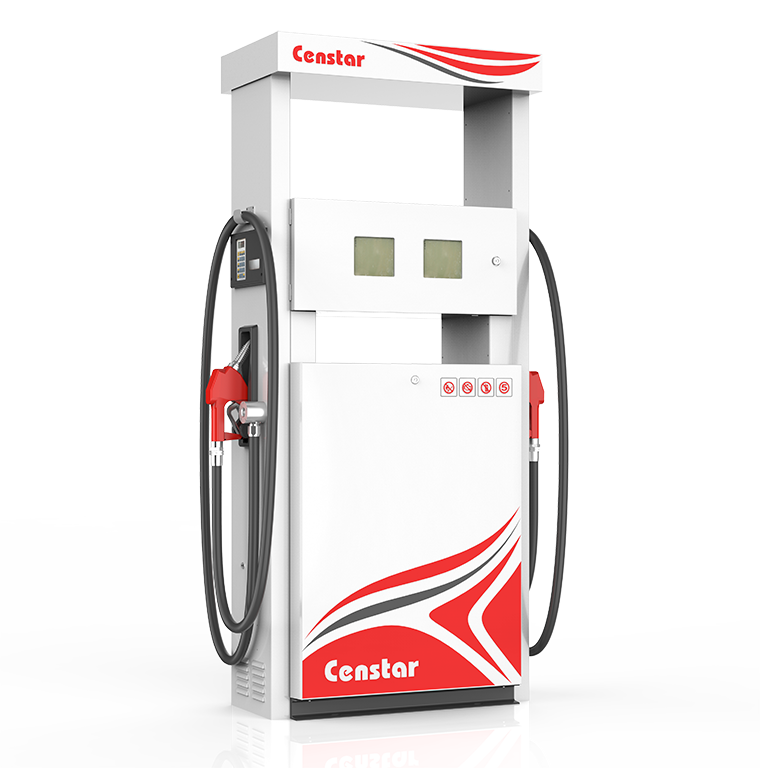

GasKitLink / Censtar
RS-422, 9600 бит/с, 8N1. Управление дозой, ценой и состояниями колонки.
02

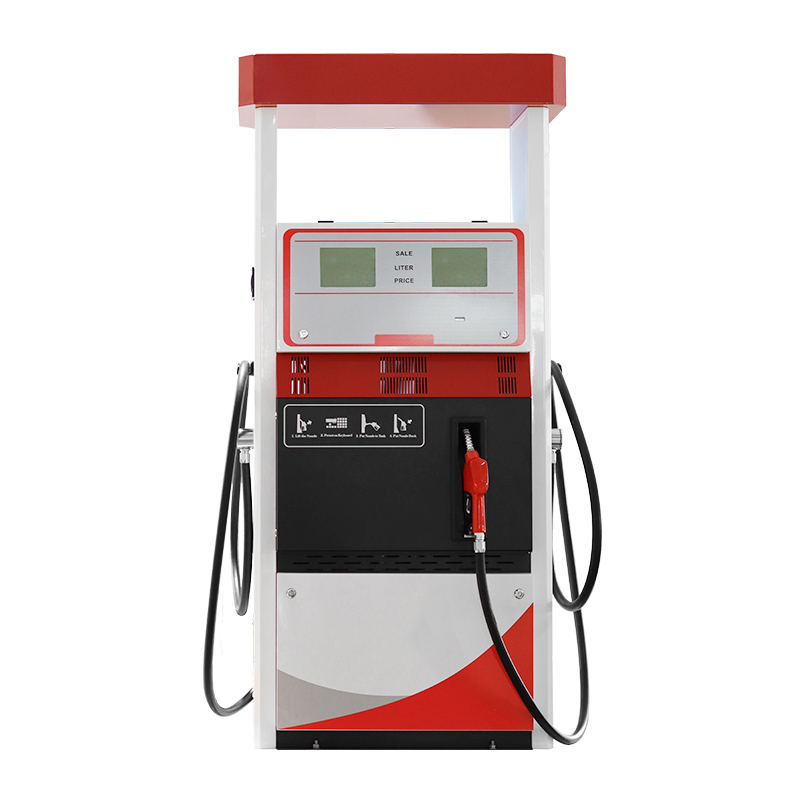

AZT 2.0 / Topaz / ECOTEC
RS-485 half-duplex, 4800 бит/с, 7E2. Два канала используют одну шину и непрерывную пару адресов N/N+1.
03
USB Mass Storage
Обновление прошивки пакетом SARHAS.UPD, запись журналов и диагностических отчётов.
04
USB ESC/POS
Реализован путь печати на 58-мм ESC/POS-принтере Xprinter XP-58IIL; одно USB-устройство одновременно.
Обслуживание и обновление
Сервис через один USB Host
SARHAS.UPD
Bootloader проверяет пакет на FAT/FAT32-флешке и обновляет отдельный образ приложения.
Журналы работы
Файл LOG.ON включает сервисную запись событий работы, ошибок связи и таймаутов.
Диагностика
Диагностический отчёт сохраняется на USB-флешку в отдельный файл DIAG_<bootcount>.TXT.
Чековый принтер
Конфигурация RECEIPT.CFG хранится в EEPROM; печать итогового чека реализована без детального контроля бумаги и крышки.
USB-хабы не поддерживаются: одновременно подключается флешка или принтер.
Технические характеристики
Аппаратная платформа MAXSAN
Микроконтроллер
STM32F407VGT6, Cortex-M4F, 1 МБ Flash
Каналы ТРК
2 × RS-422/RS-485 с управлением DE/RE
Протоколы ТРК
GasKitLink 9600 8N1; AZT 2.0 4800 7E2
Кнопки
4×4, 16 кнопок, заводские раскладки STD / ALI
Дисплей
SSD1322 OLED 3,2", 256×64, 4 bpp, SPI1
USB
USB OTG FS Host: MSC или ESC/POS Printer
Память настроек
AT24C256C, I2C2
Часы
RTC с резервным питанием; LSI или LSE 32,768 кГц после сервисного переключения
Резервный интерфейс
TTL UART, USART6, разъём H3; в текущей прошивке не задействован
Архитектура ПО
Bootloader 32 КБ + application 864 КБ
Контроль работы
IWDG safety supervisor и журнал причины сброса
Габариты
108 × 152 × 52,9 мм
MAXSAN под управлением SARHAS
